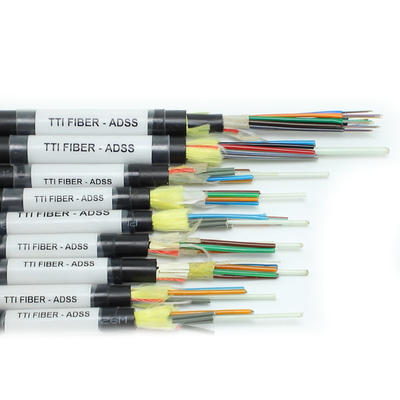

FTTH FTTX درب ADSS یک پوشش دو لایه 8F 12F 24F 48F کابل فیبر نوری
جزئیات محصول:
| Place of Origin: | China |
| نام تجاری: | TTIFIBER |
| گواهی: | ISO, CE |
| Model Number: | ADSS |
پرداخت:
| Minimum Order Quantity: | Negotiable |
|---|---|
| قیمت: | قابل مذاکره |
| Packaging Details: | Wooden Drum |
| Delivery Time: | 5-8 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1KM/Drum or Other Package Lengths Customized |
|
اطلاعات تکمیلی |
|||
| Color: | Black, Usually Black Color, blue or others, Aqua, yellow | Material: | Available upon customer's request, PVC |
|---|---|---|---|
| Fiber type: | G652D, G657A2, single mode or multi mode, G657, Single Mode Fiber | Application: | FTTH, OUTDOOR, Aerial, armored outdoor optic fiber cable, Audio signal Transmission |
| گواهی: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Number of conductors: | ≥ 10, 2, 6 |
| Type: | Coaxial, FTTH 24 core optical fiber cable, professional manufactures Fiber optic sma connector, bare optical fiber, Single-Mode or Multi-Mode | Product name: | fiber optic launch cable, ftth drop cable, 2core FTTH single mode indoor/outdoor fiber optic, armored 2 core field optical fiber cable assembly for field operation, 1 2 4 core fiber optic drop cable |
| Fiber count: | 2 core, 2/4/6/8/12 Core, 1-144 Core, 1 cores, 1/2/4 Core | Length: | as your required, 1KM, 2KM or other requires |
| Jacket material: | LSZH, PVC, PE, TPU, PVC/LSZH | Operating temperature: | -55~+85°C, -20℃ to 70℃, -40°C to + 70°C |
| Package: | Plastic Bag, Carton, 1km/roll | Sheath: | MDPE/HDPE, PLENUM, LSZH, PVC, ect |
| Cable diameter: | 0.25MM, 2.2±0.07 | Strength member: | steel wire, Metallic wire, FRP |
| Name: | ftth drop cable Outdoor Fiber Optical Cable, fiber optic patchcord | Strengthen member: | FRP or Steel 0.4mm/0.45mm/0.5mm, 1 steel wire+ 2 FRP |
توضیحات محصول
کابل فیبر نوری خودنگهدارنده تمام دی‌الکتریک
کابل فیبر نوری FTTH FTTX در فضای باز ADSS تک غلاف دو غلاف دهانه 100 متر 200 متر 8F 12F 24F 48F OD10.0mm OD12.0mm کابل فیبر

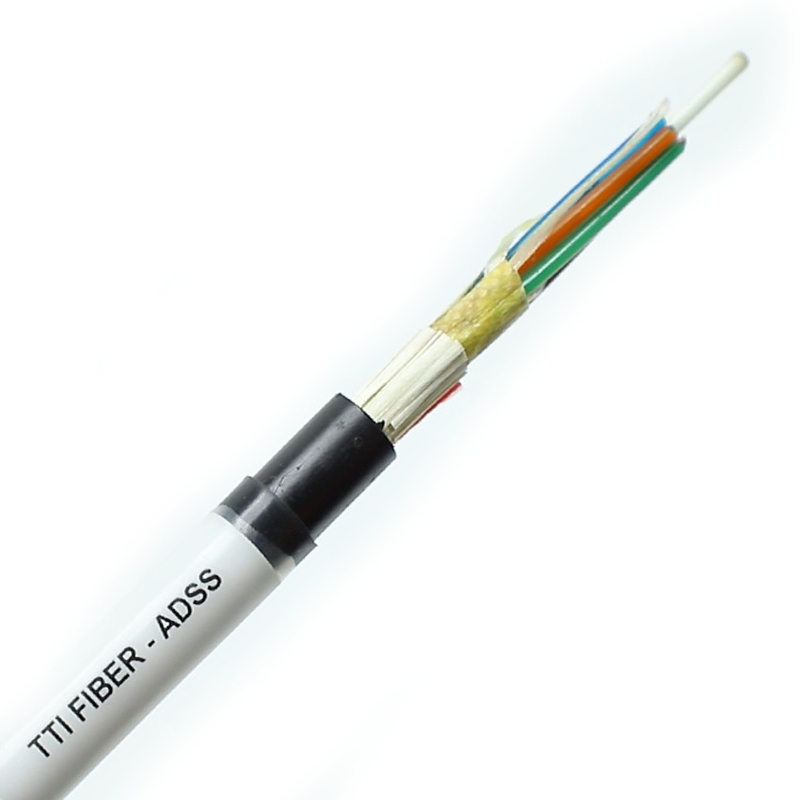

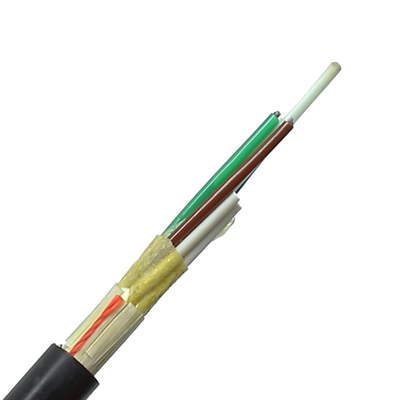

ساختار کابل فیبر نوری ADSS ساختار رشته‌ای لوله شل را اتخاذ می‌کند، فیبر 250 میکرومتر موقعیت دارد
در یک لوله شل ساخته شده از مواد با مدول بالا، و لوله شل با ترکیب ضد آب پر شده است. این
لوله شل (و طناب پرکننده) به دور هسته تقویت کننده مرکزی غیر فلزی (FRP) پیچیده شده است تا یک فشرده ایجاد شود
هسته کابل، و شکاف هسته کابل با پماد مسدود کننده آب پر شده است. هسته کابل با
غلاف داخلی پلی اتیلن (PE) اکسترود شده است، سپس با آرامید برای تقویت پیچیده شده و در نهایت با پلی اتیلن اکسترود شده است
غلاف بیرونی (PE) یا غلاف بیرونی AT. طراحی کابل نوری ADSS به طور کامل وضعیت واقعی را در نظر می گیرد
خطوط برق و برای سطوح مختلف خطوط انتقال ولتاژ بالا مناسب است. غلاف پلی اتیلن (PE) می تواند
برای خطوط برق 10 کیلو ولت و 35 کیلو ولت استفاده می شود. برای خطوط برق 110 کیلو ولت و 220 کیلو ولت، نقطه آویزان کابل نوری
باید با محاسبه توزیع قدرت میدان الکتریکی تعیین شود و باید از غلاف بیرونی at استفاده شود
استفاده شده است. در عین حال، مقدار فیبر آرامید و فرآیند رشته‌ای کامل با دقت طراحی شده است تا
الزامات کاربردی دهانه های مختلف را برآورده کنید.
در یک لوله شل ساخته شده از مواد با مدول بالا، و لوله شل با ترکیب ضد آب پر شده است. این
لوله شل (و طناب پرکننده) به دور هسته تقویت کننده مرکزی غیر فلزی (FRP) پیچیده شده است تا یک فشرده ایجاد شود
هسته کابل، و شکاف هسته کابل با پماد مسدود کننده آب پر شده است. هسته کابل با
غلاف داخلی پلی اتیلن (PE) اکسترود شده است، سپس با آرامید برای تقویت پیچیده شده و در نهایت با پلی اتیلن اکسترود شده است
غلاف بیرونی (PE) یا غلاف بیرونی AT. طراحی کابل نوری ADSS به طور کامل وضعیت واقعی را در نظر می گیرد
خطوط برق و برای سطوح مختلف خطوط انتقال ولتاژ بالا مناسب است. غلاف پلی اتیلن (PE) می تواند
برای خطوط برق 10 کیلو ولت و 35 کیلو ولت استفاده می شود. برای خطوط برق 110 کیلو ولت و 220 کیلو ولت، نقطه آویزان کابل نوری
باید با محاسبه توزیع قدرت میدان الکتریکی تعیین شود و باید از غلاف بیرونی at استفاده شود
استفاده شده است. در عین حال، مقدار فیبر آرامید و فرآیند رشته‌ای کامل با دقت طراحی شده است تا
الزامات کاربردی دهانه های مختلف را برآورده کنید.
ویژگی ها:
1. قطر کابل کوچک (سازگار با آب و هوای بد)، وزن سبک، دهانه 100 متری، بار متصل کم روی برج.
2. ساختار غیر فلزی، عایق خوب، ضد رعد و برق.
3. فناوری تولید خوب، نیروی یکنواخت برای نخ آرامید، با انعطاف پذیری استرس برتر.
2. ساختار غیر فلزی، عایق خوب، ضد رعد و برق.
3. فناوری تولید خوب، نیروی یکنواخت برای نخ آرامید، با انعطاف پذیری استرس برتر.
ویژگی:
● می توان آن را به طور مداوم نصب کرد. طول عمر بیش از 30 سال.
● از غلاف AT استفاده کنید، عملکرد مقاومت در برابر ردیابی بهبود یافته، وزن سبک، قطر کابل کوچک، کاهش تأثیر
یخ و باد، و بار روی برج و تکیه گاه کاهش می یابد، با دهانه بزرگ.
● دارای خواص کششی عالی و ویژگی های دما است.
● از غلاف AT استفاده کنید، عملکرد مقاومت در برابر ردیابی بهبود یافته، وزن سبک، قطر کابل کوچک، کاهش تأثیر
یخ و باد، و بار روی برج و تکیه گاه کاهش می یابد، با دهانه بزرگ.
● دارای خواص کششی عالی و ویژگی های دما است.
سازگاری با شرایط هواشناسی
|
شرایط آب و هوایی
|
A
|
B
|
C
|
D
|
|
سرعت باد (متر بر ثانیه)
|
25
|
35
|
10
|
10
|
|
یخ زدگی (متر بر ثانیه)
|
0
|
0
|
5
|
10
|
|
بار اضافی (N/m)
|
0.7
|
0.7
|
2.5
|
4.4
|
مشخصات نوری
|
مورد
|
G.652
|
G.655
|
50/125um
|
62.5/125um
|
|
|
تضعیف |
@850nm
|
|
|
≤3.0dB/km
|
≤3.2dB/km
|
|
@1300nm
|
|
|
≤1.0dB/km
|
≤1.2dB/km
|
|
|
@1310nm
|
≤0.36dB/km
|
≤0.40dB/km
|
|
|
|
|
@1550nm
|
≤0.22dB/km
|
≤0.23dB/km
|
|
|
|
|
پهنای باند
|
@850nm
|
|
|
≥500MHZ.km
|
≥200MHZ.km
|
|
@1300nm
|
|
|
≥1000MHZ.km
|
≥600MHZ.km
|
|
|
دیافراگم عددی
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
طول موج قطع کابل
|
≤1260mm
|
≤1450mm
|
|
|
|
پارامترهای ساختاری
|
قطر مرجع (mm)
|
RTS (kN)
|
MAT(kN)
|
مساحت مقطع عنصر کششی (mm²)
|
مدول الاستیسیته (kN/mm²)
|
ضریب انبساط حرارتی (10-6/K)
|
|
11.8
|
10
|
4
|
4.6
|
7.6
|
1.8
|
|
12
|
15
|
6
|
7.6
|
8.3
|
1.5
|
|
12.3
|
20
|
8
|
10.35
|
9.45
|
1.3
|
|
12.6
|
24
|
10
|
13.8
|
10.8
|
1.2
|
|
12.8
|
30
|
12
|
14.3
|
11.8
|
1
|
|
13.1
|
36
|
15
|
18.4
|
13.6
|
0.9
|
|
13.5
|
45
|
18
|
22
|
16.4
|
0.6
|
|
13.8
|
53
|
22
|
26.4
|
18
|
0.3
|
|
14.4
|
60
|
26
|
32.2
|
19.1
|
0.1
|
|
14.6
|
70
|
28
|
33
|
19.6
|
0.1
|
|
14.8
|
85
|
34
|
40
|
20.1
|
0.1
|
|
دهانه (متر) سازگار با شرایط هواشناسی
|
وزن (کیلوگرم/کیلومتر)
|
||||
|
A
|
B
|
C
|
D
|
PE
|
AT
|
|
160
|
100
|
140
|
100
|
117
|
124
|
|
230
|
150
|
200
|
150
|
121
|
129
|
|
300
|
200
|
290
|
200
|
126
|
134
|
|
370
|
250
|
350
|
250
|
133
|
141
|
|
420
|
280
|
400
|
280
|
138
|
145
|
|
480
|
320
|
460
|
320
|
145
|
153
|
|
570
|
380
|
550
|
380
|
155
|
163
|
|
670
|
460
|
650
|
460
|
163
|
171
|
|
750
|
530
|
750
|
510
|
177
|
186
|
|
800
|
560
|
800
|
560
|
182
|
191
|
|
880
|
650
|
880
|
650
|
195
|
204
|
