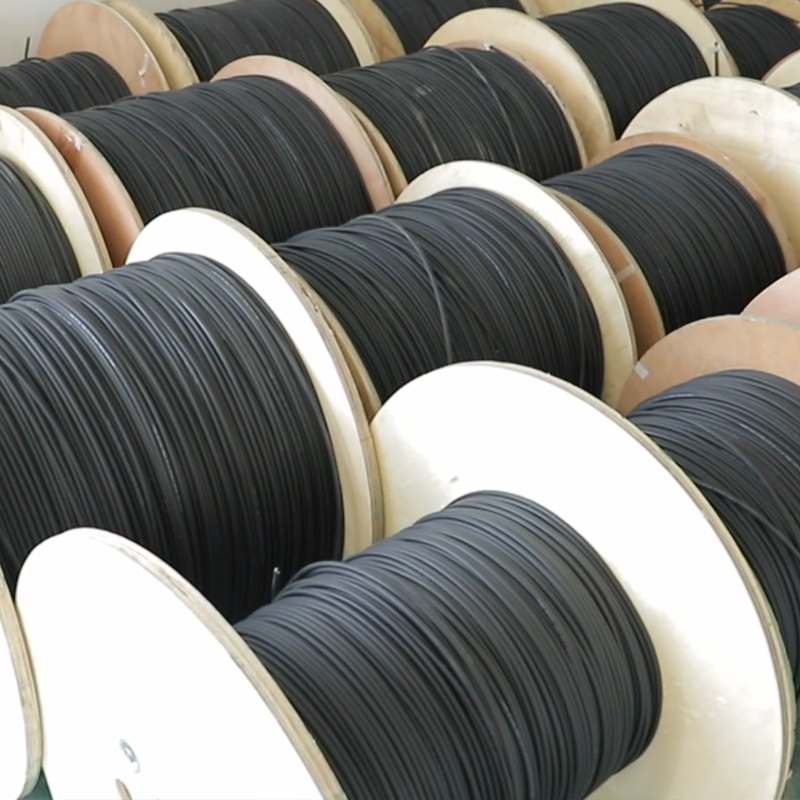

کابل های بیرونی فیبر نوری هوایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | TTI Fiber |
| گواهی: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| شماره مدل: | تبلیغات |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 |
|---|---|
| قیمت: | قابل مذاکره |

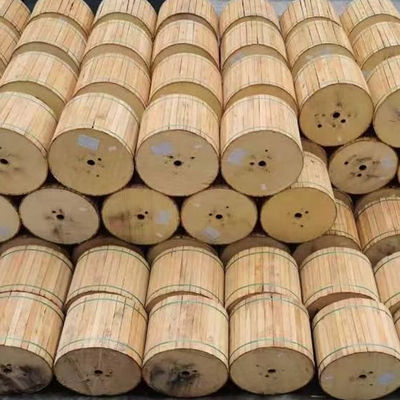

| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-8 روز کاری |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | 1 کیلومتر/طبل یا سایر طول بسته بندی شده |
|
اطلاعات تکمیلی |
|||
| رنگ: | سیاه ، معمولاً رنگ سیاه ، آبی یا دیگران ، آبی ، زرد | مواد: | بنا به درخواست مشتری ، PvC |
|---|---|---|---|
| نوع فیبر: | G652D ، G657A2 ، حالت تک یا حالت چندگانه ، G657 ، فیبر تک حالت | برنامه: | کابل فیبر نوری در فضای باز FTTH ، فضای باز ، هوایی ، زرهی ، انتقال سیگنال صوتی |
| گواهی: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | تعداد هادی ها: | 10 ، 2 ، 6 |
| تایپ کنید: | کابل فیبر نوری Coaxial ، FTTH 24 CORE ، CONDUCTRES PROFESSICE FIBER OPTIC SMA ، فیبر نوری برهنه ، تک | نام محصول: | کابل پرتاب فیبر نوری ، کابل قطره Ftth ، 2Core Ftth Single Mode Indoor/Outdoor Fiber Optic ، Armored |
| شمارش فیبر: | 2 هسته ، 2/4/6/8/12 هسته ، 1-144 هسته ، 1 هسته ، 1/2/4 هسته | طول: | در صورت نیاز شما ، 1 کیلومتر ، 2 کیلومتر یا سایر موارد نیاز دارد |
| ماده ژاکت: | LSZH ، PVC ، PE ، TPU ، PVC/LSZH | دمای عملیاتی: | -55 ~ + 85 ° C ، -20 ℃ تا 70 ℃ ، -40 درجه سانتیگراد تا + 70 درجه سانتیگراد |
| بسته: | کیسه پلاستیکی ، کارتن ، 1 کیلومتر/رول | غلاف: | MDPE/HDPE ، PLENUM ، LSZH ، PVC ، ECT |
| قطر کابل: | 0.25 میلی متر ، 0.07 ± 2.2 | عضو قدرت: | سیم فولادی ، سیم فلزی ، FRP |
| نام: | کابل فیبر نوری در فضای باز کابل FTTH ، فیبر نوری PatchCord | عضو: | FRP یا فولاد 0.4mm/0.45mm/0.5mm ، 1 سیم فولادی+ 2 FRP |
| برجسته کردن: | armored fiber optic cable outdoor,aerial duct fiber optic cable,PE black armored optical cable,aerial duct fiber optic cable,PE black armored optical cable |
||
توضیحات محصول
GJYFJY GJYXFCH GYFXTY ADSS GYTS GYTA53 کابل فیبر نوری در فضای باز کانال هوایی زیرزمینی PE کابل نوری زرهی مشکی
کابل فیبر نوری FTTH فضای باز ADSS 2 4 6 8 12 24 48 72 96 کابل فیبر نوری هوایی Core Span
مشخصات محصول
رنگ:سیاه، معمولا سیاه رنگ، آبی یا دیگران، آبی، زرد
مواد:به درخواست مشتری، PVC موجود است
نوع فیبر:G652D، G657A2، تک حالته یا چند حالته، G657، فیبر تک حالته
کاربرد:کابل فیبر نوری در فضای باز، FTTH، OUTDOOR، هوایی، زره پوش، انتقال سیگنال صوتی
صدور گواهینامه:ISO9001، ROHS، CE، CE و ROHS، ISO9001/CE/ROHS
تعداد هادی ها:≥ 10، 2، 6
نوع:کابل فیبر نوری کواکسیال، FTTH 24 هسته ای، تولید کننده حرفه ای کانکتور فیبر نوری sma، فیبر نوری برهنه، تک حالته یا چند حالته
نام محصول:کابل پرتاب فیبر نوری، کابل قطره ft، فیبر نوری 2 هستهای FTTH تک حالته داخلی/خارجی، مجموعه کابل فیبر نوری دو هستهای زرهدار برای عملیات میدانی، کابل قطره فیبر نوری 1 2 4 هستهای
تعداد فیبر:2 هسته، 2/4/6/8/12 هسته، 1-144 هسته، 1 هسته، 1/2/4 هسته
طول:همانطور که شما نیاز دارید، 1 کیلومتر، 2 کیلومتر یا موارد دیگر نیاز دارد
جنس ژاکت:LSZH، PVC، PE، TPU، PVC/LSZH
دمای عملیاتی:-55 ~ 85 درجه سانتیگراد، -20 درجه سانتیگراد تا 70 درجه سانتیگراد، -40 درجه سانتیگراد تا + 70 درجه سانتیگراد
بسته:کیسه پلاستیکی، کارتن، 1 کیلومتر در رول
غلاف:MDPE/HDPE، PLENUM، LSZH، PVC، و غیره
قطر کابل:0.25 میلی متر، 0.07 ± 2.2
عضو قدرت:سیم فولادی، سیم فلزی، FRP
نام:ftth drop کابل کابل فیبر نوری فضای باز، پچ کورد فیبر نوری
تقویت عضو:FRP یا فولاد 0.4mm/0.45mm/0.5mm، 1 سیم فولادی + 2 FRP
توضیحات محصول
ساختار کابل فیبر نوری ADSS ساختار رشته ای لایه لوله شل را اتخاذ می کند، فیبر 250 میکرومتری در یک لوله شل ساخته شده از مواد مدول بالا قرار می گیرد و لوله شل با ترکیب ضد آب پر می شود. لوله شل (و طناب پرکننده) به دور هسته تقویت کننده مرکزی غیرفلزی (FRP) پیچیده می شود تا یک هسته کابل فشرده تشکیل شود و شکاف هسته کابل با پماد مسدود کننده آب پر می شود. هسته کابل با غلاف داخلی پلی اتیلن (PE) اکسترود می شود، سپس برای تقویت با آرامید پیچانده می شود و در نهایت با غلاف بیرونی پلی اتیلن (PE) یا غلاف بیرونی AT اکسترود می شود.
طراحی کابل نوری ADSS به طور کامل وضعیت واقعی خطوط برق را در نظر گرفته و برای سطوح مختلف خطوط انتقال فشار قوی مناسب است. غلاف پلی اتیلن (PE) را می توان برای خطوط برق 10 کیلو ولت و 35 کیلو ولت استفاده کرد. برای خطوط برق 110 کیلو ولت و 220 کیلو ولت، نقطه آویز کابل نوری باید با محاسبه توزیع شدت میدان الکتریکی تعیین شود و از غلاف بیرونی استفاده شود. در عین حال، دوز فیبر آرامید و فرآیند رشتهبندی کامل با دقت طراحی شدهاند تا نیازهای کاربرد دهانههای مختلف را برآورده کنند.
خصوصیات
- قطر کابل کوچک (مطابق با آب و هوای بد)، وزن سبک، دهانه 100 متر، بار کم متصل به برج.
- ساختار غیر فلزی، عایق خوب، ضد رعد و برق.
- فن آوری تولید خوب، حتی نیرو برای نخ آرامید، با انعطاف پذیری بالا در تنش.
ویژگی ها
می توان آن را به طور مداوم نصب کرد. امید به زندگی بیش از 30 سال.
استفاده از غلاف AT، بهبود عملکرد مقاومت ردیابی، وزن سبک، قطر کابل کوچک، کاهش نفوذ یخ و باد، و کاهش بار روی برج و پشتیبانی، با دهانه بزرگ.
خواص کششی و دمایی عالی دارد.
سازگاری با شرایط هواشناسی
| شرایط آب و هوایی | الف | ب | سی | D |
|---|---|---|---|---|
| سرعت باد (m/s) | 25 | 35 | 10 | 10 |
| یخ (m/s) | 0 | 0 | 5 | 10 |
| بار اضافی (N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
ویژگی های نوری
| مورد | G.652 | G.655 | 50/125 میلی متر | 62.5/125um |
|---|---|---|---|---|
| تضعیف @850nm | ≤3.0dB/km | ≤3.2dB/km | ||
| تضعیف @1300nm | ≤1.0dB/km | ≤1.2dB/km | ||
| تضعیف @1310nm | ≤0.36dB/km | ≤0.40dB/km | ||
| تضعیف @1550nm | ≤0.22dB/km | ≤0.23dB/km | ||
| پهنای باند @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| پهنای باند @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| دیافراگم عددی | 0.015±0.200 NA | 0.015±0.275 NA | ||
| طول موج قطع کابل | ≤1260 میلی متر | ≤1450 میلی متر |
پارامترهای ساختاری
| قطر مرجع (mm) | RTS (kN) | MAT(kN) | سطح مقطع عنصر کششی (mm²) | مدول الاستیسیته (kN/mm²) | ضریب انبساط حرارتی (10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
سازگاری دهانه
| دهانه (m) سازگاری با شرایط هواشناسی | وزن (کیلوگرم بر کیلومتر) |
|---|---|
| ج: 160، ب: 100، ج: 140، د: 100 | PE: 117، AT: 124 |
| ج: 230، ب: 150، ج: 200، د: 150 | PE: 121، AT: 129 |
| ج: 300، ب: 200، ج: 290، د: 200 | PE: 126، AT: 134 |
| ج: 370، ب: 250، ج: 350، د: 250 | PE: 133، AT: 141 |
| ج: 420، ب: 280، ج: 400، د: 280 | PE: 138، AT: 145 |
| ج: 480، ب: 320، ج: 460، د: 320 | PE: 145، AT: 153 |
| ج: 570، ب: 380، ج: 550، د: 380 | PE: 155، AT: 163 |
| ج: 670، ب: 460، ج: 650، د: 460 | PE: 163، AT: 171 |
| ج: 750، ب: 530، ج: 750، د: 510 | PE: 177، AT: 186 |
| A: 800، B: 560، C: 800، D: 560 | PE: 182، AT: 191 |
| ج: 880، ب: 650، ج: 880، د: 650 | PE: 195، AT: 204 |
